LZZBJ9-10(C)型電流互感器

產品概述:

概述

LZZBJ9-10(C)型電流互感器適用于額定頻率為50Hz或60Hz、額定電壓為10kV的電力系統中，作電能計量、電流測量和繼電保護用。 產品執行標準為GB 1208《電流互感器》。

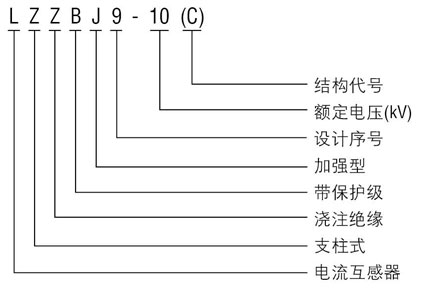

型號及其含義

正常使用條件

安裝場所: 戶內。 環境溫度: 最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過 30℃。 大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號 額定一次電流 (A) 準確級組合 額定輸出  (VA) 額定短時熱電流 (kA/s) 額定動穩定電流 (kA/s) LZZBJ9-10(C) 5 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 10/15 10/15 10/15 15/15 0.45 1 10 0.9 2 15 1.35 3 20 1.8 4 30 2.7 6 40 3.6 8 50 4.5 10 75 6.75 15 100 9 20 150 13.5 30 200 18 40 300 24.5 44 400 24.5 44 500 32 59 600 32 59 800 32 59 1000 45 110

額定二次電流: 5A或1A。 額定絕緣水平：12/42/75kV。

結構與特點

本型電流互感器為環氧樹脂澆注全封閉結構，具有優良的絕緣性能和防潮能力。該產品輪廓清晰、外形美觀且容易表面清潔。產品底板上有接地螺栓及供安裝用的四個安裝孔。

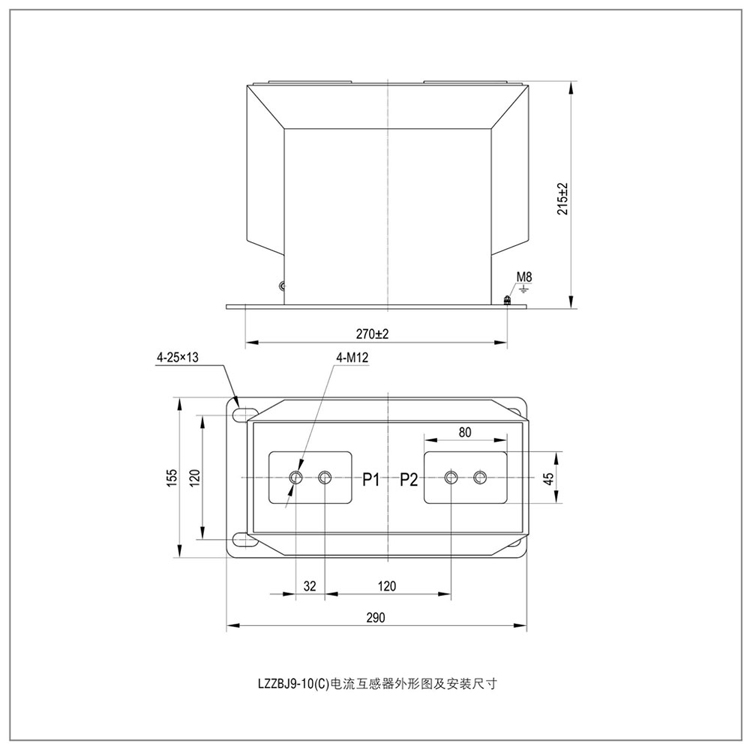

外形圖及安裝尺寸

訂貨須知 訂貨時請提供以下參數： 產品型號。 額定電流比 A。 準確級組合及額定輸出 VA。 環境海拔高度 m。 注:用戶如有特殊要求可與我公司協商確定。
