JDN2-35型電壓互感器

產品概述:

概述

JDN2-35型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為35kV的交流電力系統中，供電氣測量和繼電保護用。 產品執行標準為GB 1207《電壓互感器》。

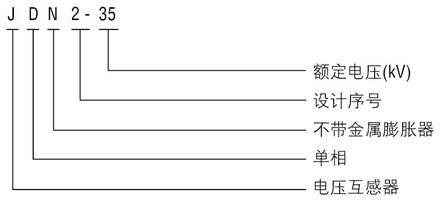

型號及其含義

正常使用條件

安裝場所: 戶外。 環境溫度: 最高40℃；最低 -25℃(-45℃)；日平均不能超過30℃。 大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號 額定電壓比 (kV) 額定輸出 (kV) 極限輸出 (VA) 額定絕緣水平 (kV) 0.5級 1級 3級 JDN2-35 35/0.1 150 250 500 1000 40.5/95/200

注:額定輸出及相應的準確級僅符合其中一項。

結構與特點

本型電壓互感器由油箱、瓷套、器身、變壓器油四部分組成，系油箱式結構,鐵心用優質的條形硅鋼片疊成三柱殼式，在鐵心心拄上套上繞組構成器身，器身經真空干燥處理后固定于油箱中。一次繞組、二次繞組的出線端分別用高壓大瓷套和小瓷套從油箱蓋上引出。油箱下部裝有油閥和接地螺栓。產品上部裝有儲油柜，儲油柜內設有膠囊，使變壓器油與大氣有效隔離，能有效的減緩變壓器油的老化速度。

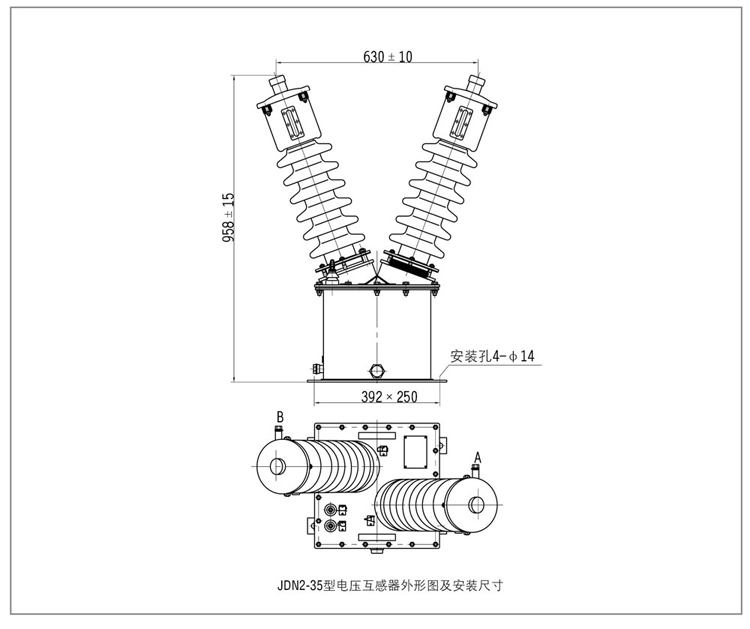

外形圖及安裝尺寸

訂貨須知 訂貨時請提供以下參數： 產品型號。 額定電壓比 kV。 準確級組合及額定輸出 VA。 環境海拔高度 m。 注:用戶如有特殊要求可與我公司協商確定。
