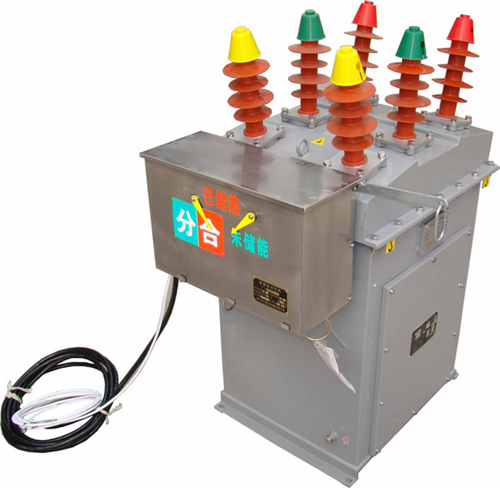

ZW8-12加高型戶外柱上高壓真空斷路器
產品概述:
產品概述
ZW8－12加高型系列戶外高壓真空斷路器具有自備操作電源AC220V（110V）和計量電壓互感器10000/100V（220V）。二相計量電流互感器0.2S變比任意選擇。具有過流跳閘功能。

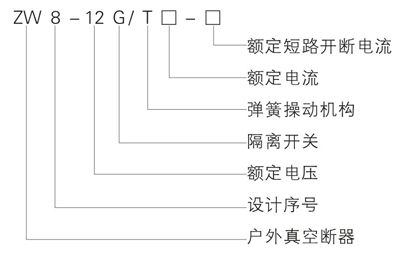

型號及其含義
|
主要技術參數
|
|
序號
|
名稱
|
單位
|
數據
|
|
6.3KA
|
12.5KA
|
20KA
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
最高工作電壓
|
kV
|
12
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定短路負載開斷電流
|
kA
|
6.3
|
12.5
|
20
|
|
5
|
額定短路關合電流(峰值)
|
kA
|
16
|
31.5
|
50
|
|
6
|
額定峰值耐受電流
|
kA
|
16
|
31.5
|
50
|
|
7
|
額定短時1min耐受電流
|
kA
|
6.3
|
12.5
|
20
|
|
8
|
額定絕緣水平
|
工頻耐壓(干式)
|
kV
|
42
|
|
雷電沖擊耐壓(峰值)
|
75
|
|
9
|
額定操作順序
|
|
分-0.3S-合分-180S-合分
|
|
10
|
機構壽命
|
次
|
10000
|
|
11
|
額定短路開關電流開關次數
|
次
|
30
|
|
12
|
操作機構額定合閘電壓
|
V
|
110,220
|
|
13
|
操作機構額定分閘電壓
|
V
|
110,220
|
|
14
|
觸頭開距
|
mm
|
11±1
|
|
15
|
超行程(觸頭彈簧壓縮長度)
|
mm
|
3
|
|
16
|
三相分、合閘不同期性
|
ms
|
≤2
|
|
17
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
18
|
平均分閘速度
|
m/s
|
1.0±0.2
|
|
19
|
平均合閘速度
|
m/s
|
0.7±0.15
|
|
20
|
分閘時間
|
最高操作電壓下
|
s
|
0.015-0.05
|
|
最低操作電壓下
|
0.03-0.06
|
|
21
|
合閘時間
|
s
|
0.025-0.05
|
|
22
|
各相主回路電阻(組合斷路器主回路電阻)
|
μΩ
|
≤120(≤200)
|
|
23
|
動靜觸頭允許磨損累計厚度
|
mm
|
3
|
|
|
|
|
訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
售后服務：
我公司本著優質、高效、發展的精神，以?xún)?yōu)質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
|
