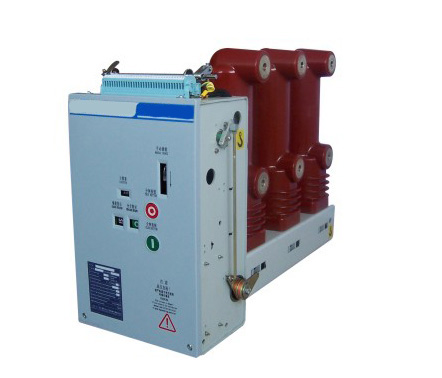

ZN63(VS1)-12側裝式戶內高壓真空斷路器
產品概述:
·產品概述
ZN63(VS1)-12型側裝式真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要額定電流下頻繁操作，或多次開斷短路電流的場所。
ZN63(VS1)-12型側裝式真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器既可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。
·使用環境
1. 環境溫度：不高于+40℃，不低于-15℃(允許在-30℃時儲運)。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，月平均不大于90%，飽和蒸汽壓日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
2. 海拔高度：不超過1000m。
3. 相對濕度：日平均值不大于95％，月平均不大于90%，飽和蒸汽壓日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8級。
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。

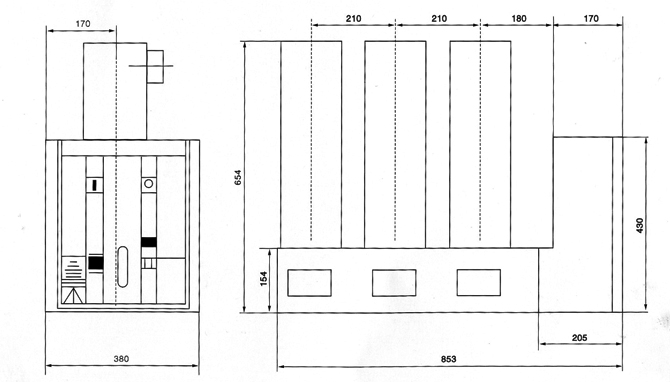

·外形尺寸(側裝式戶內高壓真空斷路ZN63(VS1)-12)
·主要技術參數(側裝式戶內高壓真空斷路ZN63(VS1)-12)
序號
項目
單位
參數
1
額定電壓
KV
12
2
額定絕
緣水平
額定雷電沖擊耐受電壓峰值
KV
75
1 min工頻耐壓
42
3
額定短路開斷電流
KA
20/25
31.5
4
額定電流
A
630
1250
630
1600
2500
5
額定熱穩定電流(有效值)
KA
20/25
80
6
額定動穩定電流(峰值)
63
80
7
額定短路關合電流(峰值)
63
8
額定短路開斷電流開斷次數
次
50
9
二次回路工頻耐受電壓(1min)
V
2000
10
額定操作順序
分-0.3s-合分-180s合分
11
額定熱穩定時間
S
4
12
額定單個/背對背電容器組開斷電流
A
630/400
13
機械壽命
次
10000
