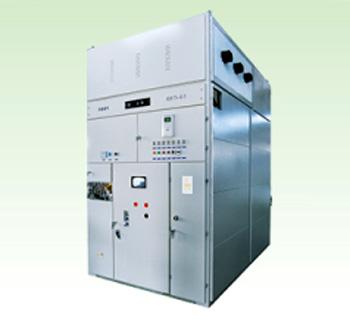

XGN17-40.5箱型高壓金屬封閉開關設備
產品概述:
概述
XGN17-40.5箱型高壓金屬封閉開關設備適用于三相交流50Hz，額定電壓為40.5kV的戶內電力系統中，作為發電廠、變電所等工礦企業配電室接收、分配電能之用，并對電路具有控制、保護和測量等功能，還可適用于具有頻繁操作的電力線路中。
主要特點
主開關選用ZN12-35型真空斷路器，該開關采用西門子公司技術制造，Cu-Cr合金觸頭材料，加工生產工藝獨特，開斷電流能力強，截流值小，耐電腐蝕，電場分布均勻，由于斷路器可靠性能高，可以大大減少停電檢修時間和次數；
此型號開關柜為金屬封閉式結構，柜體框架為型鋼焊接，封板和門為鋼板彎制；柜內分斷路器室、母線室、電纜室、儀表室、室與室之間均采用優質薄銅板隔開；
斷路器位于斷路器室的中央，其傳動由桿和操作機構連接，母線室在柜體的后下部，斷電器室在柜體的前方上部，室內安裝板可安裝各種斷電器；
所裝配的一次元件包括真空斷路器、電流互感器、熔斷器、隔離開關等均可選用大爬距產品；運行方案齊全，有母線及單母線帶旁路母線運行方式，能實現不間斷供電，可滿足全工況運行的要求；
該柜采用空氣絕緣，其五防性能齊全，是當今固定式開關柜的首選柜型之一。
主要技術參數：
|
項目 |
單位 |
參數 |
|
額定電壓 |
KV |
40.5 |
|
額定頻率 |
HZ |
50 |
|
額定電流 |
A |
1250、1600、2000 |
|
額定雷電沖擊耐受電壓 |
KV |
185 |
|
額定短時工頻耐受電壓 |
KV |
95 |
|
額定短路開斷電流 |
KA |
20、25、31.5 |
|
額定短路關合電流 |
KA |
50、63、80 |
|
額定短時耐受電流 |
KA |
20、25、31.5 |
|
額定峰值耐受電流 |
KA |
50、63、80 |
|
額定短路持續時間 |
S |
4 |
|
額定短路電流開斷次數 |
次 |
20 |
|
機械壽命 |
次 |
10000 |
|
防護等級 |
|
Ip2x |
|
外形尺寸（寬×深×高） |
Mm |
1818×2960（3860）×3650 |
